SOLID EDGE ELEKTROMOS TERVEZÉS

Elektromos tervezőszoftver az ECAD MCAD együttműködéshez

A Solid Edge az elektromechanikai tervezés kihívásainak leküzdésére egy olyan megoldást nyújt, ahol megvalósul a valódi közös tervezés az elektromos (ECAD) és a mechanikai (MCAD) területek összekötésével.

A Solid Edge Electrical a következő megoldásokat biztosítja

• Tervezze meg és szimulálja az elektromos berendezéseit, az egyszerű elektromos áramköröktől a komplex vezetékkötegekig
• A kábeleket, elektromos összekötéseket a valós, 3D-s tervezési környezetbe hozza létre, kiküszöbölve számtalan hibát
• Vizsgálja meg a terveit a megfelelő huzalhossz és kábelköteg-tervezés kiszámításához
• Használjon virtuális szimulációt az áramkörök teljesítményének biztosításához specifikációnként, fizikai prototípusok megvárása nélkül!
• Interaktív együttműködés az ECAD és az MCAD tervezési részlegek között, még akkor is, ha fizikailag máshol helyezkednek el

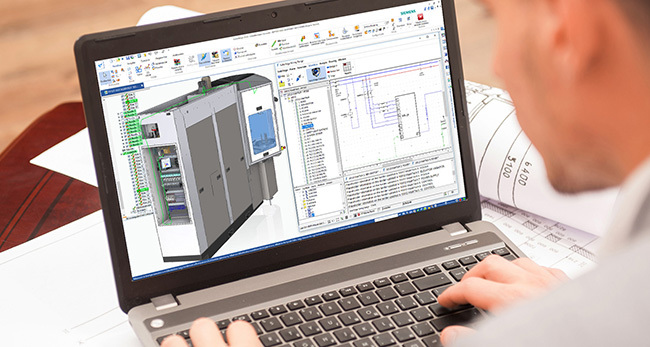

• Képzelje el a tervezés elektromos részleteit valós, 3D-s környezetben
• Lehetősége van NYÁK (PCB) és a mechanikus tervezési környezet teljes integrálására
• Hozzáféréssel rendelkezhet a beépített elemtárakhoz, adatbázisokhoz a tervek gyors elkészítéshez

Solid Edge Wiring Design

Sematikus elektromos kapcsolási ábrák készítése, egyedi, integrált elektromos elemzéssel és szimulációval. Lehetővé teszi a tervező csapatok számára, hogy a fejlesztési ciklus elején legyőzzék az elektromechanikus tervezési kihívásokat és minimalizálják a tervezési pontatlanságokat.

Solid Edge Electrical Routing

Speciális, folyamatvezérelt környezet a vezetékek, kábelek és kábelkötegek mechanikai szerelésben történő hatékony létrehozásához, vezetéséhez és elrendezéséhez. További információ

Solid Edge Harness Design

Kábelköteg-tervező és elrendező szoftver, amely magában foglalja a valós méretarányú, gyártásra kész rajzok, az automatikus anyagjegyzék és a jelentések készítését. További információ
