RADAN Radtube

Többtengelyes lézermegmunkálás csőszerű alkatrészekhez

A Radtube egy piacvezető lézervágó CAD-CAM rendszer csőszerű alkatrészek többtengelyes megmunkálásához.
Az intuitív programozói környezetben a csövek és keresztmetszeteik parametrikusan meghatározhatók.

A Radtube alkalmazásával nemcsak a megmunkálási idő lesz minimális, de a szerszámpálya is sokkal eredményesebb lesz.
A mindent átfogó gépszimulációval a biztonság növelhető, ráadásul így, a szárazfuttatás igénye nélkül a beállási idő csökkenthető.

Kiemelt előnyök

• Intuitív grafikus felhasználói felület
• Átfogó CAD környezet
• Jól felszerelt gép és posztprocesszor adatbázis
• Beépített katalógusa szabványos profiloknak
• Előgyártmány tervezés
• Egyszerű és gyors szerszámpályakészítés
• Szerszámpályák kézi szerkesztése a kijelölt helyeken
• Teljesen vezérelhető fúvókaállás
• Technológiai paraméterek gyors letárolása és behívása
• Ütközésvizsgálat
• A teljes környezet szimulációja: gép, fúvóka, munkadarab
• 3D geometria importálása és közvetlen megmunkálása

Átfogó CAD környezet

A Radtube számos CAD-konvertálóval rendelkezik, mintpéldául IGES, STEP, DXF, AutoCAD DWG, AutoCAD Inventor, VISI, SolidWorks, SolidEdge, IronCad valamint Solid IGES. Opcionális továbbá a CATIA V4, CATIA V5, Unigraphics, Pro Engineer, VDA formátumok átalakítója.
A szoftver képes megjeleníteni a CAD modelleket drótvázként, tömör testmodellként, és a kettő kombinációjaként. A testek képezik a kontúrprogramok forrását, és a megmunkálás szimulációjának elemeit.

Jól felszerelt gép és posztprocesszor adatbázis

A Radtube nagy kiterjedésű beépített gépparkkal rendelkezik, számos géptípus jellemzőit tárolva olyan gyártóktól, mint az Adige, NTC, Trumpf és az Amada.
A gépbeállító alkalmazással az alapesetben nem található gépekkel is kiegészíthető az adatbázis.
A fejlett posztprocesszorok nincsenek korlátozva csak G és M kódok használatára, ugyanis a különböző lézerfejek és asztalméretek beállításait is hordozzák.

Szabványos profilok

A Radtube adatbázisában számos keresztmetszet szerepel, mellyel a megmunkálandó alkatrész könnyedén megszerkeszthető. Amennyiben a kívánt profil nem létezik az adatbázisban, a Freeform szabadformázó alkalmazásával az gyorsan létrehozható.
Szerkeszthető továbbá csőalkatrész beépített CAD eszközökkel, a csőprofil valamint a tengelyt képező vezérgörbe megszerkesztésével, kihúzással, 3D-s környezetben. Különböző alakú magok egyszerűen kivonhatók a kezdetben tömör rúdprofilból, így kialakítva a megfelelő keresztmetszetű csövet.

Munkadarabok kiosztása szálelőgyártmány mentén

Ha egymás után több alkatrész ugyanabból a szálelőgyártmányból lesz gyártva, akkor a Radtube Nesting funkciójával a munkadarabok az előgyártmány mentén kioszthatók. A szál tartalmazhat többféle munkadarabot, amik egymást követik. Lehetőség van minden egyes darabhoz külön CNC programot készíteni, annak pályáját megjeleníteni és szimulációját lefuttatni.

Szerszámpálya verifikálás és szimuláció

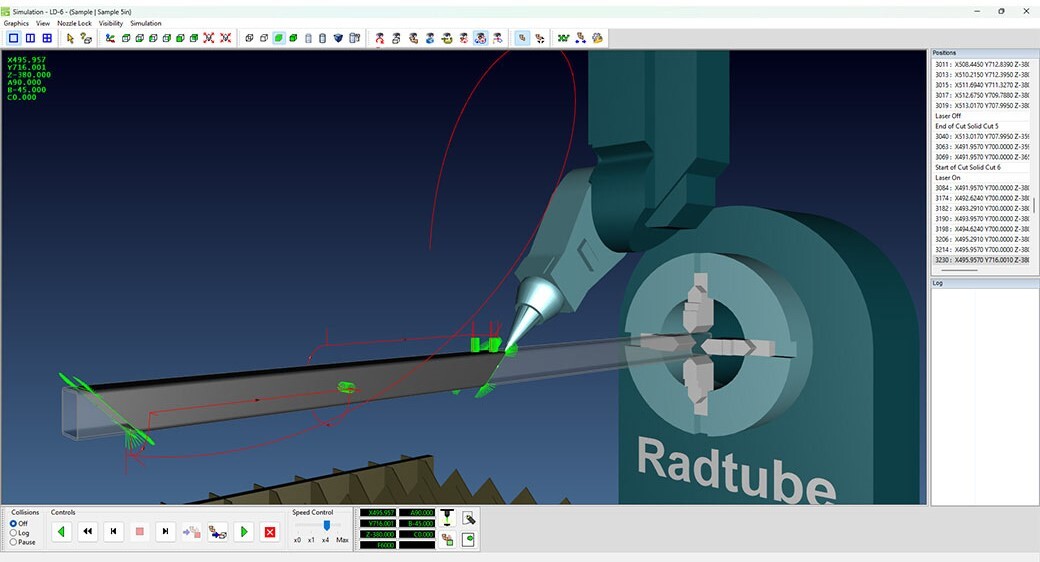

A Radtube szimulációjában a pályamegjelenítésen túlmenően a fúvóka programozott szögállása is látható, meggyőződhet a programozó, hogy a mozgástartományok elégségesek. A munkatér elemeit képező modellekkel ütközésvizsgálat történik.

A szerszámpálya paraméterek szerkeszthetők közvetlenül, de ütközés bekövetkezésekor automatikusan kijavíthatók, így eredményezve biztonságos szerszámpályát.
Amennyiben a pálya elkészült, a felhasználó betölti a technológiát, és az NC kódot a posztprocesszor legenerálja.
