ESPRIT EDGE - Nagysebességű megmunkálás

Az ESPRIT ProfitMilling® egy nagysebességű megmunkálási stratégia, amely 2.5-, 3-, 4- és 5-tengelyes nagyoláshoz alkalmazható. A ciklus jelentősen csökkenti a ciklusidőt és drasztikusan növeli a szerszám élettartamát, miközben optimalizálja a forgácsolási folyamatot. A ProfitMilling stratégia ötvözi az optimalizált, nagysebességű szerszámpályákat, a vékony- forgács eltávolítást kismértékű radiális anyagba merüléssel és maximális fogásmélységgel, és dinamikusan optimalizált előtolási sebességgel a következetes forgácseltávolítás és a minimális vágóerők fenntartása érdekében. Ez a kombináció növeli a termelékenységet és csökkenti az üzemeltetési költségeket. ProfitMilling előnyei a hagyományos megmunkálással szemben:

• Akár 75%-kal csökkentett a ciklusidő
• Akár 500%-kal megnövekedett szerszám élettartam

ProfitMilling előnyei
Az ESPRIT ProfitMilling egy univerzális nagy sebességű nagyoló ciklus, amely 2–től 5-tengelyes marásig használható anélkül, hogy hogy speciális szerszámokat, befogókat, orsókat vagy gépeket kellene beszereznie. A ciklust kimondottan a CNC szerszámgépek, hajtások és orsók terhelésének csökkentésére tervezték, így még a kis teljesítményű gépeken is hatékonyan alkalmazható. A ProfitMilling stratégia legtöbb anyagtípus esetében kiemelkedően teljesít, különösen Inconel, titán és más nehezen forgácsolható anyag megmunkálásánál, ahol a forgácstörés problémás. A teljes fogás mélységű, csökkentett radiális anyagba merülésű, optimalizált szerszámpályák javítják a megmunkálási teljesítményt és csökkentik a ciklusidőt. Ennél a technológiánál a hő legnagyobb része a forgáccsal távozik, csökkentve a megmunkálási zóna hőmérsékletét, ami hosszabb szerszámélettartamot és jobb felületi minőséget eredményez.

• Nagy sebességű megmunkálás 2.5-, 3-, 4- és 5-tengelyes nagyoláshoz
• Hatékonyságnövelés még kis és közepes teljesítményű gépeken is
• Kiemelkedő teljesítmény a legtöbb anyag esetén, különösen nehezen forgácsolható anyagoknál
• Csökkentett hőmérséklet, hosszabb szerszámélettartam és jobb felületi minőség
• Akár 75%-kal rövidebb ciklusidő
• Akár 500%-kal hosszabb szerszámélettartam

Hogyan működik a ProfitMilling?
A ProfitMilling ciklus jelentős javulást eredményez a ciklusidőben és a szerszám élettartamában, köszönhetően egy szabadalmaztatott optimalizálási módszernek, amely következetes forgácsterhelést és csökkentett vágóerőket biztosít. Az optimalizált, nagy sebességű szerszámpálya-minták minimalizálják a hirtelen gyorsításokat és irányváltoztatásokat, amelyek negatívan befolyásolhatnák a forgácsterhelést és növelhetnék a vágóerőket. A kis forgácskeresztmetszetű eltávolítási technika maximális tengelyirányú fogásmélységgel és csökkentett radiális anyagba merüléssel dolgozik, amely lehetővé teszi lényegesen magasabb előtolási sebességek alkalmazását. A ProfitMilling ciklus dinamikusan alkalmazkodik az aktuális szerszámpálya geometriájához és változásaihoz, így állandó forgácsterhelést tart fenn az egész forgácsolási folyamat során.

• Optimalizált, nagy sebességű szerszámpályák
• Kis forgácskeresztmetszettel, kismértékű radiális anyagba merüléssel és maximális tengelyirányú fogásmélységgel
• Dinamikus előtolás-kompenzáció a geometriai és szerszámpálya-változások figyelembevételével
• Hatékony forgácseltávolítás spirális mozgásokkal
• Trochoidális mozgásokkal történő csatorna- és horony megmunkálás
• Nyitott területek megmunkálása az alkatrész kontúr ofszetelésével
• Alulról felfelé történő megmunkálási stratégia zsebmaráshoz és a teraszoló nagyoláshoz

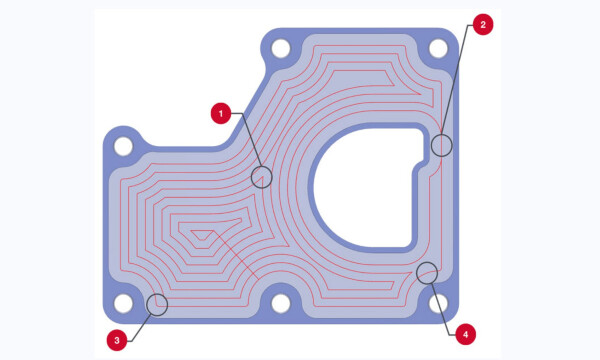

Hagyományos nagyolás

A hagyományos megmunkálás során a forgácsológépeknek kiseb technológiai paramétereket kell alkalmazniuk, hogy kezelni tudják a szerszámterhelést és a megmunkálási sebesség gyakori változását, amely hosszabb ciklusidőt eredményez.

Az éles sarkok nagy vágóerőket és gyorsulási értékeket eredményeznek, ami a gép rángatását idézi elő. Teljes szélességű horonymarás túlterheli a szerszámot, csökkentve annak élettartamát. Változó, magas anyagba merülési szögek megnövelik a forgácsterhelést, instabil forgácsolási környezetet eredményezve. A szerszámtengely állandó előtolási sebessége változó szerszámterhelést okoz, ami gyorsabb kopáshoz vezet. A több mélységirányú fogás alkalmazása jelentősen megnöveli a ciklusidőt, csökkentve a termelékenységet.

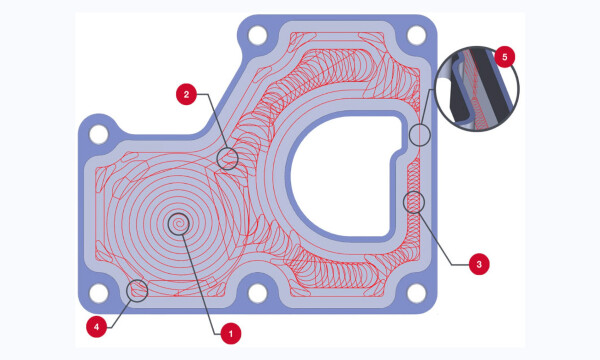

Nagyolás ProfitMillinggel
A nagysebességű ProfitMilling ciklus lehetővé teszi a mélyebb fogásokat és a nagyobb forgácsolási sebességeket, amik rövidebb ciklusidőt és hosszabb szerszámélettartamot eredményeznek.

• Kezdeti spirális kifelé irányuló mozgás – gyorsabban bont ki nagyobb területet a jobb forgácseltávolítás érdekében.
• Lágy szerszámpályák érintőleges átmenetekkel – csökkentik a rángatásokat és hirtelen terheléseket.
• Trochoidális horonymarási stratégia – állandó forgácsterhelést biztosít a túlterhelés elkerülése érdekében.
• Sarokkiszedés – megszünteti a vibrációt és állandó anyagba merülési szöget biztosít.
• Opcionális horonymarási stratégia – csökkentett mélységirányú fogásokkal az optimális szerszámterhelés érdekében.
• Optimalizált átállási mozgások kis Z-irányú kiemelésekkel.
• Maximális fogásmélység – csökkenti a mélység irányú fogások számát és így a ciklusidőt.

ProfitMilling alkalmazása

• Kétszerezze vagy háromszorozza meg a szerszámgyártó által ajánlott előtolást, fordulatszámot és felületi sebességet!
• Kemény anyagok esetén alkalmazzon 27%–37% radiális anyagba merülést
• Puhább anyagok esetén használjon 90% alatti radiális anyagba merülést
• A ProfitMilling szerszámpálya a hő nagy részét a forgácsba vezeti, eltávolítva azt az alkatrésztől és a szerszámtól
• Használjon magas élszalaggal rendelkező szerszámokat - hűtőfolyadék alkalmazása nem ajánlott, mert növelheti a vágóélre ható termikus sokkot
• Ellenőrizze a CNC-gép vezérlési beállításait, hogy biztosítsa a programozott előtolási sebesség elérését
