ESPRIT EDGE - Huzalszikra-forgácsolás
Az ESPRIT több mint 30 éve elkötelezett partnere a huzalszikra-forgácsolással foglalkozó iparágnak, és ez idő alatt a piac vezető CAM-megoldásává vált ebben a technológiában. Az évtizedeken át tartó együttműködés a gépgyártókkal és felhasználókkal olyan innovatív megoldásokhoz vezetett, amelyek kifejezetten a konkrét huzalszikra-forgácsoló géptípusokhoz és márkákhoz lettek optimalizálva.
- Huzalszikra-forgácsoló géptípusokhoz és márkákhoz optimalizált megoldások
- Szakértői rendszer, amely bizonyítottan gépspecifikus vágási tapasztalatokat alkalmaz a legjobb vágási eredmények elérése érdekében
- Gépgyártókkal közösen fejlesztett posztprocesszorok, melyek szerkesztésmentes, azonnal használható NC-kódot biztosítanak
Univerzális megmunkálás
Az ESPRIT univerzális megmunkálási ciklusainak köszönhetően ideális megoldást nyújt minden huzalszikra-forgácsolási programozási feladathoz, legyen szó lemezalakító vagy fröccsöntő szerszámok készítéséről, orvosi alkatrészek megmunkálásáról vagy akár általános gépipari alkatrészek gyártásáról.
Az ESPRIT által kínált ciklusok teljes körű támogatást nyújtanak az EDM folyamat minden lépéséhez, beleértve a huzal - és a tartályvezérlést, a nagyoló vágásokat, tartóhidak és leváló darabok kezelését, és a simítóvágásokat.

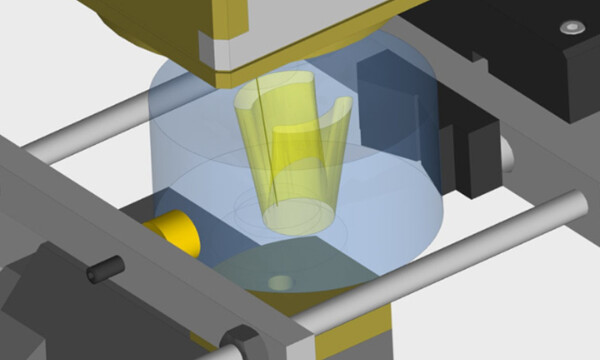

Kontúrvágás
A kontúrvágás az ESPRIT huzalszikra-forgácsoló ciklusai közül a legrugalmasabb és legelterjedtebb, mivel széleskörű megmunkálási igényeket képes lefedni. A ciklusban elérhető a függőleges és a kúpos vágások mellett a függőleges és ferde részt is tartalmazó profilok vágása is.
A ciklus támogatja a változó ferdeségű megmunkálást is, így automatikusan kezeli az összetett szögváltozásokat, illetve a különböző sarokkialakításokat, mint a kúpos, hengeres és programozott sugarú sarok. A 4-tengelyes kontúrvágó ciklus két szinkronizált profilt használ, egy felső UV profilt és egy alsó XY profilt. A szinkronizációs pontok lehetővé teszik a felhasználó számára, hogy precízen szabályozza a vágás során létrehozott geometriát és felületminőséget.
- Függőleges, kúpos és összetett vágások támogatása
- Változó kúpszög programozása
- 4-tengelyes szinkronizált profilok: XY és UV síkokon

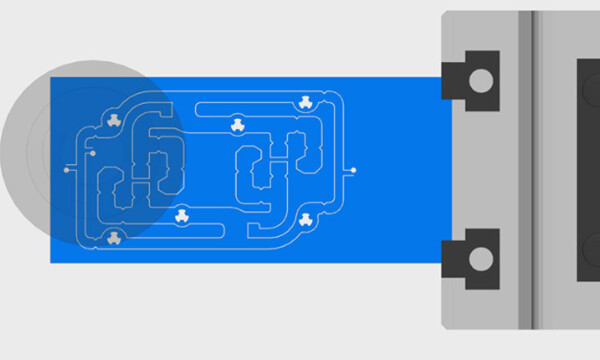

Anyagkibontó zseb megmunkálás
Amikor a kieső darab túl kicsi vagy túl bonyolult ahhoz, hogy biztonságosan eltávolítható legyen, az ESPRIT anyagkibontó ciklusa ideális megoldást nyújt. Ez a ciklus a megadott üreg belsejéből indulva távolítja el az anyagot anélkül, hogy külön kieső darabot képezne.
Az anyagkibontó stratégia elérhető 2- és 4-tengelyes megmunkálásokhoz különféle szerszámpályamintákkal bármilyen alakú üregek esetében a hatékony és a gyors anyageltávolítás érdekében.
Az ESPRIT automatikusan felismeri és kimunkálja a kieső darabot, ezáltal elkerülhető a huzal szakadása, és minimálisra csökkenthető a megmunkálási idő.
- Hatékony 2 és 4-tengelyes zseb megmunkálás kieső darab nélkül
- Számos pályaminta a hatékony anyageltávolításhoz tetszőleges alakú zsebből
Huzalszikra-forgácsoló gépre optimalizált programozás
Az ESPRIT, mint szerszámgéphez optimalizált CAM rendszer, olyan megoldásokat kínál, amelyeket egyedileg hangoltak a konkrét huzalszikra-forgácsoló géptípusokra. Az ESPRIT segítségével gyors, és megbízható átmenet érhető el a tervezéstől a kész alkatrészig, rövidebb programozási és beállási idő és kisebb mértékű operátori felügyelet mellett.
- Gépre optimalizált, szerkesztés mentes NC-kód
Korszerű EDM stratégiák
Az ESPRIT zsebmegmunkáló és kontúrvágó ciklusai átfogó ellenőrzést biztosítanak a vágási pályák felett, így garantálva a kívánt alkatrészminőséget, miközben minimalizálják a vágási időt és megelőzik a huzalszakadást. Alkalmazás-specifikus funkcionalitás jellemzi a különféle iparági felhasználáshoz, beleértve a lemezalakító szerszámok gyártását, a fröccsöntő szerszámbetétek megmunkálását, a függőleges és kúpos vágásokat és a kieső darabok kezelését.
További funkciók segítik a sarok kikönnyítések és speciális mozgáspályák készítését éles belső és külső sarkokhoz, a rá- és leállási technikák alkalmazását, amelyek megszüntetik a ráállási nyomokat és az automatikus sarok lekerekítés készítését.
A hatékonyság növelése érdekében, ha egy geometria megmunkálása több fogást igényel az ESPRIT automatikusan váltogatja a vágási irányokat az egyes fogások között. Ez azt jelenti, hogy a huzal nem tér vissza minden fogás előtt a kiindulási pontra, hanem a következő vágást az előző fogás végpontjától indítja.
- Minimalizálja a vágási időt és segít elkerülni a huzal szakadást
- Alkalmazásspecifikus funkcionalitás lemezalakító szerszámok gyártásához, fröccsöntő szerszámbetétek megmunkálásához, függőleges és kúpos vágásokhoz és a kieső darabok kezeléséhez

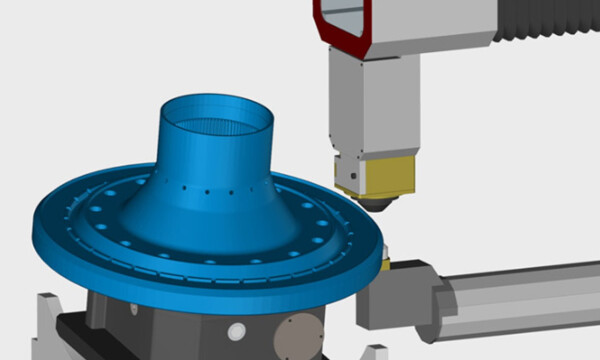

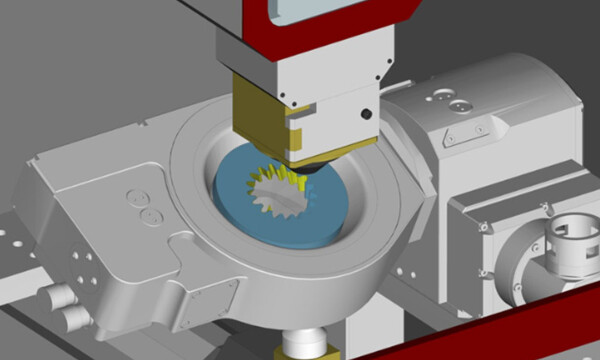

Forgótengelyes huzalszikra-forgácsolás
Egy forgótengely hozzáadása a huzalszikra-forgácsoló géphez lehetővé teszi, hogy a többoldalas megmunkálást igénylő alkatrészeket is el lehessen készíteni egyetlen felfogásban. Emellett jelentősen megnöveli a vágható alakzatok sokféleségét, mivel a gép kombinálni tudja a lineáris és a forgó mozgásokat. Az ESPRIT teljes körű támogatást nyújt az indexeléshez, huzalszikra esztergáláshoz és szimultán vágásokhoz azoknál az EDM gépeknél, amik rendelkeznek forgótengellyel.
- Három forgótengelyes funkció érhető el az ESPRIT-ben.
- Forgat-majd-vág - A darab pozícióba forgatása, a vágás megkezdése előtt
- Forgat-míg-vág - A darab forog a megmunkálási folyamat közben
- EDM esztergálás - A darab folyamatos forog a vágás közben, hasonlóan az esztergagépen történő megmunkáláshoz

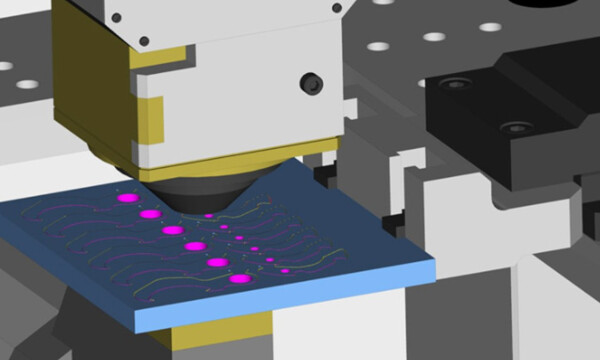

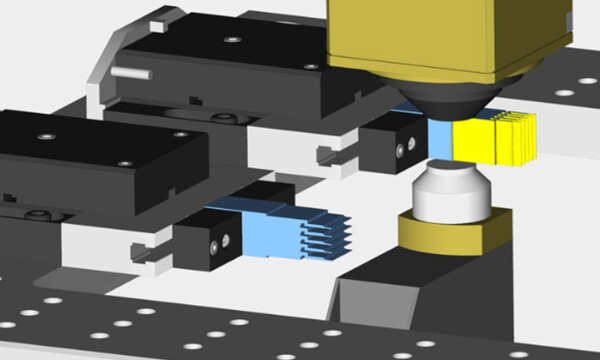

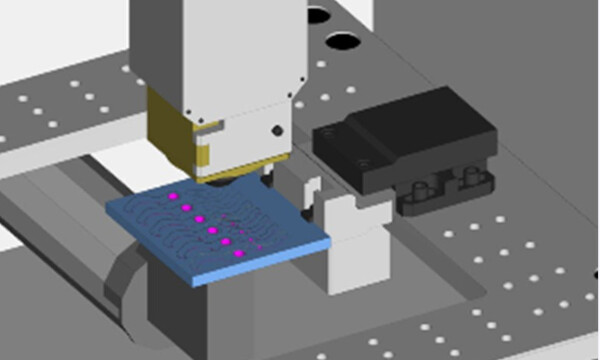

Felügyelet nélküli megmunkálás
Az ESPRIT olyan NC-kódokat hoz létre, amelyek minimális operátori felügyeletet igényelnek, így a huzalszikra-forgácsoló gépek hosszabb ideig működhetnek felügyelet nélkül. Ennek érdekében az ESPRIT besorolja a műveleteket nagyoló- és simítóvágásokra, valamint hídvágásra, majd optimalizálja ezek sorrendjét több geometrián és munkadarabon keresztül.
A magkezelés, az anyagkibontó nagyolóvágás, valamint kiegészítő hidak nagyobb munkadarabokhoz tovább csökkentik az operátori beavatkozás szükségességét. Ezzel az optimálisan ütemezett vágások, a magkezelés, valamint az automatikus huzalvágás és újra fűzés kombinációjával a gép hosszabb ideig működik kevesebb felügyelettel.
- Nagyoló-, simító- és hídvágások optimalizálása több geometria és munkadarab között
- Kieső darab kezelés és megmunkálás kieső darab nélkül
- Kiegészítő hidak hozzáadása nagyobb munkadarabokhoz
Modellvezérelt huzalszikra-forgácsolás
A programozási folyamat drámai egyszerűsítése érdekében a modellvezérelt megmunkálás automatikusan kinyeri az információkat közvetlenül az eredeti alkatrész-geometriából, hogy létrehozzon egy megmunkálható alaksajátosságot.
Ez az információ tartalmazza a kezdő huzal befűzési pozíciót, a kezdőpontot a profilon, a vágás irányát, kúpszögeket, a terület magasságát, sarokkialakításokat, és opcionálisan bármilyen 4 tengelyes szinkronizációt. A létrejövő alaksajátosságok tartalmazzák az összes geometriai információt, amely szükségesek a kontúrvágó és zsebmegmunkáló ciklusokhoz az alkatrészek automatikus besorolásával, az alapján, hogy azok 2 -vagy 4-tengelyes megmunkálást igényelnek-e.
- Huzalpálya közvetlenül a CAD modellből
- Automatikus osztályozás 2- vagy 4-tengelyes alkatrészek között
SolidWire ciklusok
Kontúrvágás, 2 tengelyes összetett kúpvágással
Külön nagyoló és simító stratégiákat kínál kúpos és függőleges falakhoz. A vágások között az ESPRIT automatikusan kezeli az összes szükséges huzalvágási és befűzési utasítást.
Zseb megmunkálás, 2 tengelyes, kieső darab nélkül
Amikor az üreg mérete vagy alakja megnehezíti a mag hatékony kezelését, ez a ciklus minden anyagot eltávolít az üregen belül anélkül, hogy kieső darab keletkezne.
4- tengelyes kontúrvágás
Független felső (UV) és alsó (XY) profilokat használ, amelyek bármely ponton szinkronizálhatók a vágás során, támogatva a nagyolást, híd kezelést és opcionálisan a simítóvágást is.
4-tengelyes zsebmegmunkálás kieső darab nélkül
Egy 2 tengelyes szerszámpályával kivágja a legnagyobb területet, amely még eltávolítható magként, majd 4 tengelyes mag nélküli mozgásokkal eltávolítja a maradék anyagot, vagy egy teljes 4 tengelyes mag nélküli ciklust használ az egész üregre, mag létrehozása nélkül.
Forgótengelyes huzalszikra-forgácsolás
- Forgat-majd-vág: Kontúrvágás vagy zseb vágás rögzített szögbe beforgatott forgótengellyel
- Forgat-míg-vág: Kontúrvágás, miközben a munkadarab folyamatosan forog a megmunkálás közben
- EDM esztergálás: Hasonló az esztergáláshoz, az anyag eltávolítása huzallal történik a forgó munkadarabon, tengelyszimmetrikus alkatrészek előállításához
- Sokszög vágás: Egymást követő nagyoló fogások különböző szöghelyzetekben, majd kontúrvágás ciklus, amely eltávolítja a maradékanyagot. Az anyag nagy darabokban kerül eltávolításra, ami megkönnyíti az újrahasznosítást
- Kontúrvágás forgatás közben: Simító ciklus, amely a munkadarabot forgatja, miközben 2 tengelyes kontúrvágást végez
EDM fúrás
Furatkészítés elektródával kis átmérőjű furatok pontos megmunkálásához.
EDM kézi adatmegadással
Huzalszikra-forgácsoló művelet létrehozása gyorsjárati és/vagy előtolási mozgásokkal manuálisan kiválasztott geometria mentén.
Opcionálisan elérhető speciális modulok
- Fogaskerék generátor
- Vezértárcsa generátor
