Esprit Edge - Esztergaközpontok programozása
A SolidTurn® egy olyan esztergáló és alkatrészkezelő ciklusokat tartalmazó csomag, amely bármilyen típusú 2-tengelyes vagy hajtott szerszámos CNC esztergaközpont vagy CNC megmunkálóközpont programozásához használható. Az ESPRIT Modeless Programming™ megoldása segítségével az esztergálási ciklusok kombinálhatóak, az ESPRIT egyéb megmunkálási és ellenőrzési ciklusaival. Így egy teljes, gépre optimalizált megmunkálási folyamat hozható létre, szerkesztést nem igénylő G-kóddal. A SolidTurn teljes körű megoldásként gyorsan és hatékonyan generál nagyoló és simító szerszámpályákat különféle munkadarabokhoz és megmunkálási igényhez. A speciális alkatrészek és anyagok egyedi követelményeinek támogatása érdekében az ESPRIT széles körű felhasználói ráhatást biztosít az egyes szerszámpályák létrehozása során. Ezek az előgyártmányon alapuló megmunkáló ciklusok figyelembe veszik a teljes megmunkálási környezetet: az aktuális előgyártmányt, az alkatrészmodellt, a szerszám- és befogógeometriát, a megfogó készülékeket és a teljes virtuális gépet, hogy optimalizált és ütközésmentes szerszámpályát biztosítsanak.
- Esztergáló és munkadarabkezelő ciklusok bármely 2-tengelyes vagy hajtott szerszámos CNC esztergaközpont vagy CNC megmunkálóközpont programozásához
- Egy programban ötvözi a maró, esztergáló és méret ellenőrző ciklusokat
- Gyors és hatékony szerszámpálya-generálás a legkülönbözőbb munkadarabokhoz és megmunkálási igényekhez
- Széles körű felhasználói ráhatás a szerszámpályákra a speciális gyártmányok és anyagtípusok egyedi igényeinek kielégítése érdekében
Teljes körű megoldás
Használja a SolidTurn megmunkálási ciklusokat bármely olyan CNC szerszámgép programozásához, amely alkalmas esztergálásra, beleértve a hagyományos vízszintes vagy függőleges orsós esztergákat, valamint az esztergálási képességgel rendelkező megmunkáló központokat. Az esztergaközpontok esetében az ESPRIT támogatja a valós szerszámozást, a munkadarab kezelést, valamint az olyan speciális gépfelépítéseket is, mint a gép bármely részére szerelt forgótengelyes orsók.
Az ESPRIT természetes munkafolyamatot biztosít a hagyományos esztergáló ciklusok programozásához, optimalizálásához és szimulációjához, és zökkenőmentesen generálja a szerszámgépre optimalizált G-kódokat.
A hagyományos ciklusokon túl az ESPRIT opcionális támogatást kínál az alábbiakhoz:

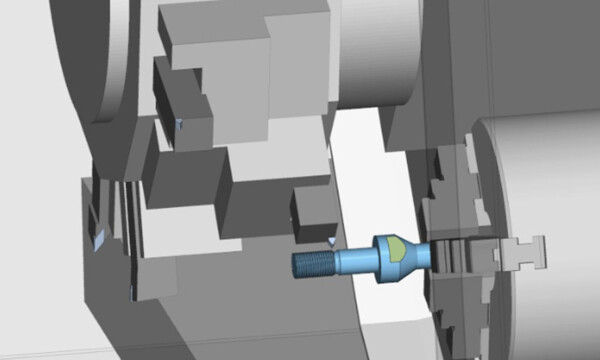

- Többorsós megmunkálás munkadarab-átadással és leszúrással mindkét oldal megmunkálásához
- Többrevolverfejes, többcsatornás szinkronizált megmunkálások

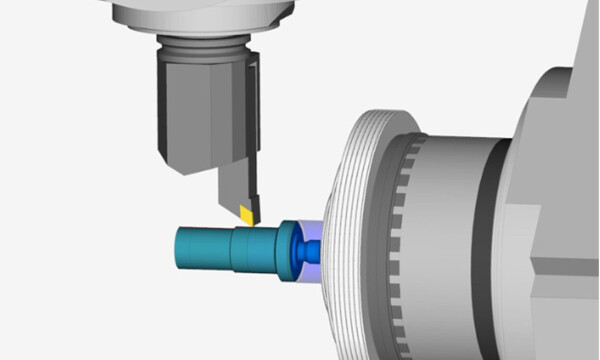

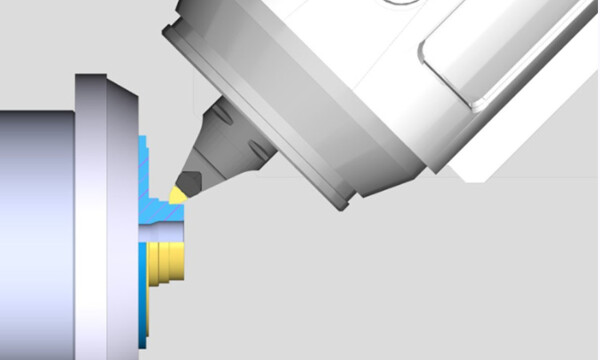

- Hajtottszerszámos, többfunkciós szerszámgépek támogatása akár szimultán 5-tengelyes megmunkáláshoz
- Szegnyergek, bábok és egyéb készülékek támogatása
- Párhuzamos szerszámtengelyek és akár 3+ forgótengely
Egyszerűség és kontroll
Az ESPRIT egyedülálló módon ötvözi az automatizálást és a felhasználói irányítást, lehetővé téve a gyors és egyszerű programozást, miközben teljes ráhatást biztosít a megmunkálási folyamatra. Módosítható a szerszámgép mozgások bármely jellemzője, beleértve az automatikusan kiszámított megközelítési és kiemelési mozgásokat, az anyagba történő be - és kilépést szabályozó rá-és leállási mozgásokat, valamint a simító megmunkáláshoz a munkadarab felületein maradó, akár változó ráhagyásokat.
Az ESPRIT automatikusan levágja a szerszámpályákat az aktuális előgyártmányhoz, megszüntetve a felesleges “levegő vágásokat”, ezáltal minimalizálva a ciklusidőt.
- Gyors és egyszerű programozás teljes befolyással a megmunkálási folyamatra
- Szerszámpálya igazítása az aktuális előgyártmányhoz, megszüntetve a felesleges “levegő vágásokat” és csökkentve a ciklusidőt
- Automatikusan meghatározott megközelítési és kiemelési mozgások az ütközésmentes pozicionálás érdekében

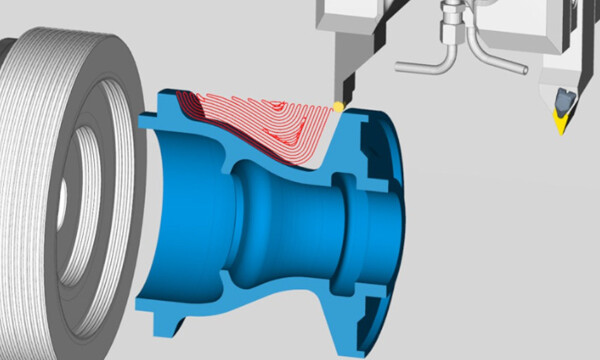

Nagyolás
A SolidTurn széleskörű ciklus készletet tartalmaz nagyoláshoz, amely gyors és egyszerű az általános feladatokhoz, ugyanakkor rugalmas és kellő felhasználói befolyást biztosít az igényesebb alkatrészekhez. Hat különböző pályaminta és három fogásvételi stratégia érhető el, a ciklusidő optimalizálása érdekében az anyagminőség, a geometria és a megmunkálási igényeknek megfelelően.
Használjon állandó fogásmélységet egyenletes forgácsolási erők elérése érdekében a teljes ciklus során, és lehetővé téve az optimális vágási sebességek alkalmazását a minimális ciklusidő érdekében! Változó fogásmélység esetén a ciklus minden átmérőn állandó ráhagyást biztosít az optimális simítás érdekében.
Vagy csökkenő fogásmélységgel minimalizálhatja a munkadarab deformációját az anyagfelesleg eltávolítása során különleges alkatrészek megmunkálásakor.
- Bármilyen szerszámorientáció külső, belső hossz- és keresztirányú nagyoláshoz
- Hat nagyolási minta és három fogásmélység stratégia az optimális ciklusidő érdekében
- Dinamikus előgyártmány kezelés az ütközésmentes és hatékony megmunkálás érdekében

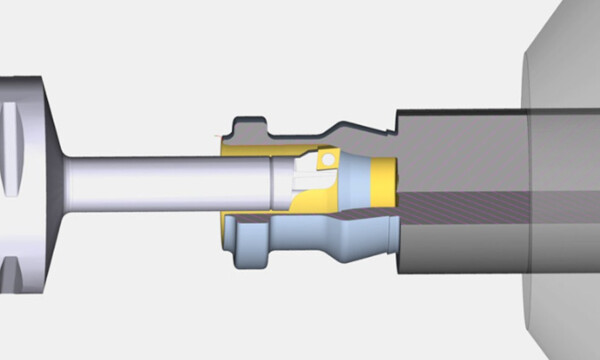

Kontúresztergálás
Az ESPRIT széleskörű kontúresztergálási ciklust kínál kontúrkövető, valamint külső vagy belső hossz- és keresztirányú esztergáláshoz. Ez az univerzális megmunkáló ciklus lehetővé teszi a különféle nagyoló és simító megmunkálásokat. A teljes profilt egyetlen állandó fogással lehet megmunkálni, akár alámetszések esetén is.
Alternatív megoldásként különböző előtolási irányok és stratégiák alkalmazhatók a munkadarab eltérő átmérőin. 3D geometria esetén a kontúresztergálási alaksajátosság bármely, a forgástengelyt tartalmazó síkban lehet, így nincs szükség a geometria manuális módosítására.
- Univerzális megmunkálási ciklus különféle nagyolási és simító feladatokhoz
- Egyetlen folyamatos fogás vagy különböző technológiai paraméterek a munkadarab kiválasztott felületeihez
Beszúrás és menetvágás
Az ESPRIT egyszerű és hatékony programozást biztosít az a munkadarab külső, belső vagy homlokbeszúrásainak elkészítéséhez, miközben átfogó szerszámvezérlést és rugalmas megmunkálási lehetőségeket kínál. Négy nagyoló pályamintát és két simító technológiát nyújt a kívánt eredmény elérése érdekében. A menetvágás lehetőséget nyújt egy- vagy több-bekezdésű, hengeres vagy kúpos menetek készítésére, állandó vagy változó menetemelkedéssel.
Az ESPRIT automatikusan kiszámítja a fogásmélységet és a fogások számát egy ipari szabványok alapján összeállított menetadatbázis segítségével, de lehetőséget biztosít azok kézi megadására is.
- Egyszerű programozás teljes körű szerszámvezérléssel
- Rugalmas beszúrás: négy nagyoló pályaminta és két simítási technológia érhető el
- Menetvágás egy- vagy több-bekezdésű, hengeres vagy kúpos menetekhez állandó vagy változó menetemelkedéssel
Furatmegmunkálás
Az ESPRIT furatmegmunkálási ciklusaival számos furattípust lehet legyártani, beleértve a zsákfuratokat, átmenő furatokat, megszakított furatokat, mélyfuratokat, menetes furatokat, és a hengeres és kúpos süllyesztéseket. A furatmegmunkálás során lehetőség van hajtott szerszám, forgó munkadarab vagy mindkettő egyidejű alkalmazására, így a ciklus maró- és esztergagépeken egyaránt alkalmazható.
Az ESPRIT, a furat tulajdonságait tartalmazó furatalaksajátosságok alapján gyorsan, minimális ciklusidővel készít szerszámpályát tetszőleges számú és szöghelyzetű furatokhoz.
- Minimális ciklusidőre optimalizált szerszámpálya tetszőleges számú és szöghelyzetű furatokhoz
- Hajtott szerszám, forgó munkadarab vagy mindkettő alkalmazása
- Nem központos furat készítése forgó munkadarabbal és furatprofilozással
Munkadarab- és készülékkezelés
Az ESPRIT munkadarab-kezelési és előgyártmány-támasztási ciklusokat is tartalmaz, lehetővé téve a teljes megmunkálási folyamat programozását az előgyártmánytól a kész alkatrészig. Munkadarab-kezelési ciklusok magukba foglalják a rúdadagolók támogatását, a munkadarab átvételét segédorsóval, a munkadarab leszúrását és a darabelkapó használatát.

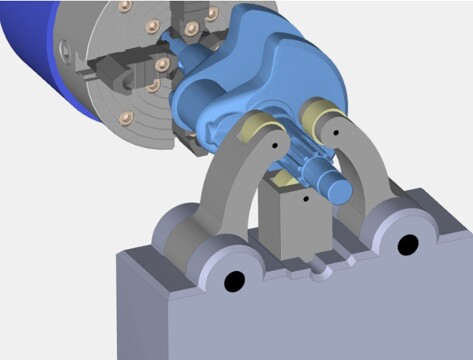

Támasztási lehetőségek közé tartozik a szegnyereg pozicionálása és alkalmazásának időzítése és a mozgóbáb pozicionálása és rögzítése. Ezek a ciklusok bármikor beilleszthetőek a programba és kombinálhatóak az ESPRIT maró, esztergáló vagy méretellenőrzési ciklusaival. A munkadarab-kezelés és az előgyártmány-támasztás géptudatos programozása magában foglalja az ütközéselkerülést, a pontos szimulációt a folyamat ellenőrzése érdekében, valamint a szerszámgéphez optimalizált G-kód generálását.
- Teljes megmunkálási folyamat programozása előgyártmánytól a kész alkatrészig
- Munkadarab kezelés rúdadagolóval, segédorsós átvétellel, leszúrással és munkadarab elkapóval
- Előgyártmány-támasztás szegnyereg pozicionálással és alkalmazásának időzítésével és mozgó báb pozicionálással és rögzítéssel
ProfitTurning® – Nagysebességű esztergálás
A nagysebességű nagyolóesztergáláshoz és beszúrásokhoz az ESPRIT a ProfitTurning innovatív megmunkáló ciklust kínálja, amely jelentősen nagyobb forgácsolási sebességet tesz lehetővé a hagyományos esztergálási módszerekhez képest.
A ProfitTurning® egy olyan algoritmust használ, amely folyamatosan figyeli a szerszám anyagba merülési szögét, és olyan szerszámpályát hoz létre, amely egyenletes forgácseltávolítást és forgácsoló erőt, kevesebb rezgést és kisebb mértékű munkadarabban maradó feszültséget eredményez. Ez különösen hasznos vékonyfalú alkatrészek vagy kemény anyagok, például szuperötvözetek megmunkálásakor.
A ProfitTurning® növeli a gép termelékenységét és meghosszabbítja a szerszám éltartamát.
- 25%-kal rövidebb ciklusidő
- 300%-kal hosszabb szerszáméltartam
SolidTurn® ciklusok
Nagyolás: Anyageltávolítás több fogással szabályos vagy egyedi geometriával rendelkező előgyártmányból kiindulva, opcionális simító fogással kiegészítve.

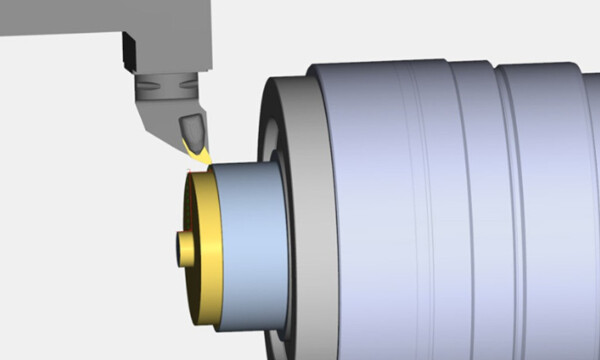

Beszúrás: Külső-, belső- vagy homlokbeszúrások megmunkálása nagyoló- vagy simító fogások, vagy mindkettő alkalmazásával, egy szerszámmal.
Kontúresztergálás: Átfogó megoldás külső- és belső hossz- és keresztesztergáláshoz.
Fúrás: Bármely furattípushoz, hajtott szerszám, forgó munkadarab vagy mindkettő alkalmazásával.
Menetvágás: Egy vagy több bekezdésű menetvágás egyenes vagy kúpos menetekhez, állandó vagy változó menetemelkedéssel.

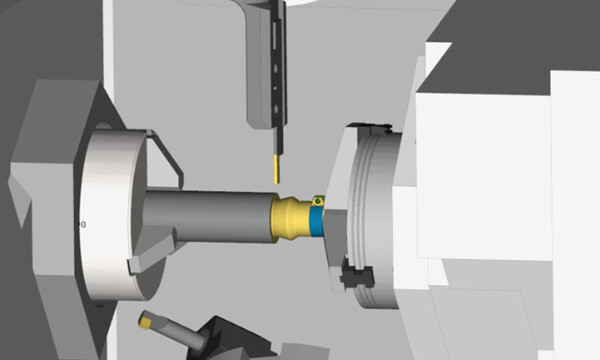

Leszúrás: Alkatrész leszúrása a megmunkálás végeztével vagy az ellenorsónak történő átadás előtt, munkadarabelkapó támogatásával.
Manuális esztergálás: Manuálisan kiválasztott Z, X koordináták mentén történő esztergálás, gyorsjárati vagy munkaelőtolással végzett mozgásokkal.

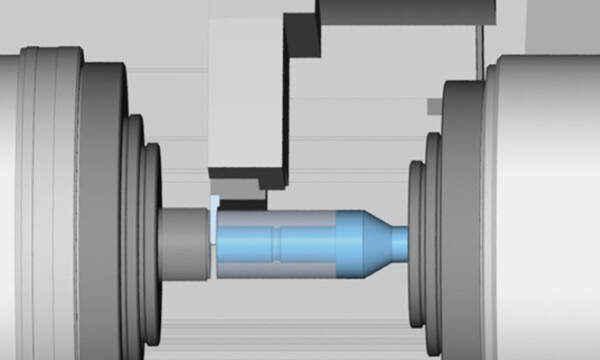

Munkadarab átvétel: Átadás az orsók között vagy mindkét orsó együttes használata a munkadarab megtámasztása érdekében.
Rúdadagolás: Adagolás ütköztető szerszámmal vagy anélkül, vagy behúzás az ellenorsó vagy revolver segítségével.
Munkadarab-kezelés: Alkatrész mozgatása vagy kilökése a megmunkálás végén.
Szegnyereg: Pozicionálás és alkalmazás vezérlése.
Báb: Pozicionálás, alkalmazás vezérlése, készülék zárása és oldása.
